千分尺在線檢測裝置簡介：
上海鑄衡廠家生產的這款SGSLC千分尺在線檢測裝置可用于測微量具(千分尺、測深千分尺)、指示式量具(百分表、千分表、杠桿表、內徑表、扭簧表、測微計)及光學儀器(光學計、烏式干涉儀)等測力的檢定。該款數顯電子量儀測力計具有精度高、使用范圍廣、結構可靠、操作方便等特點，是計量部門不可缺少的測力檢定儀器。

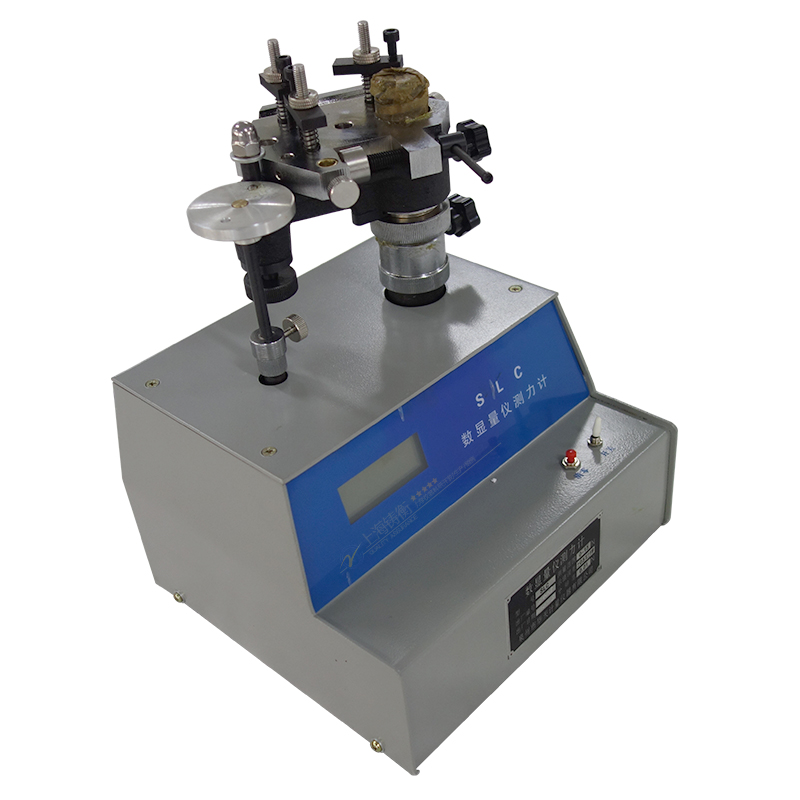

千分尺在線檢測裝置圖片
千分尺在線檢測裝置規格型號
| 序號 NO |
產品型號 (Model) |
量程（N） |
分度值 （N） |
外形尺寸 （mm） |
重量 （KG） |
| 01 | SGSLC | 0-15 | 0.01 | 230X220X310 | 10 |
千分尺在線檢測裝置技術參數：
1.測量范圍：0-15N
2.分辨率：0.01N
3.測量誤差：±0.5%±0.01N
4.體積：230×220×310ｍｍ
5.重量：10ｋｇ
千分尺在線檢測裝置結構：
利用小量值力傳感器測量精度高、穩定性好的特點，作為測量量儀測力的基準。加上多功能的夾具，來適應裝夾多種量儀，以達到應用范圍廣的目的。再加上底座，調整裝置等，則組成一種較為理想的量儀測力計，其具體結構見圖。
千分尺在線檢測裝置使用方法：
1.外徑表及光學儀器測力的檢定：
將被檢的表(百分表、千分表、扭簧表、測微表、杠桿表)、光學儀器(光學計管、烏式干涉管)插進六角夾持盤⑼相應的孔內，并由螺釘鎖緊。轉動橫臂及六角夾持盤，使被檢器具的測頭對準儀器受力盤⑽的平面位置，旋轉立柱上的升降羅母⑸使被檢表臨近接觸受力盤⑽的平面位置時，即鎖緊定位螺釘⑷及橫臂定向螺釘⑹和六角夾持盤緊固羅母⑿。打開電源開關⑵，按下開機清零按鈕⑴，使顯示窗⑶上的數字為零。旋轉微調裝置⑻，下降六角夾持盤，使被檢器具測頭與儀器受力盤⑽平面接觸，繼續調接微調裝置，即可測得被檢器具的正反行程上的測力。
千分尺在線檢測裝置內徑表測力的檢定：
將被檢內徑表桿放進六角夾持盤V型槽里，調整表桿位置，使之活動測頭對準儀器受力盤，并用相應的壓板壓緊。打開電源開關，按下開機清零按鈕，使顯示屏數字為零。旋轉橫臂及六角夾持盤，使被檢內徑表的活動測頭對準受力盤的平面位置，旋轉立柱上的升降羅母，使被檢表臨近接觸到受力盤的平面時，即鎖緊定位螺釘、橫臂定向螺釘及六角夾持盤羅母。旋轉微調裝置，下降六角夾持盤，使被檢內徑表活動測頭與儀器受力盤平面接觸，。繼續調接微調裝置，即可測出被檢內徑表的測力。
千分尺測力的檢定：
將被檢千分尺類(外徑千分尺、公法線千分尺、數顯千分尺、測深千分尺、內測千分尺等)放入六角夾持盤相應位置(參看示意圖)并鎖緊。打開電源開關，按下開機清零按鈕，使顯示窗數字為零。轉動橫臂及六角夾持盤，使被檢千分尺活動測桿對準受力盤的鋼球位置，旋轉立柱上的升降羅母，使被檢千分尺臨近接觸到受力盤的鋼球時，即鎖緊定位螺釘、橫臂定向螺釘及六角夾持盤的緊固羅母。旋轉千分尺測力裝置，使千分尺活動測桿與受力盤球面接觸，當棘輪發出打滑聲時，儀器顯示屏顯示的數值，即為千分尺此時的測力。
4.其它量儀測力檢定可參照示意圖裝夾，并參照前面量儀測力檢定方法使用。
千分尺在線檢測裝置零位調整：
在本儀器使用過程中，如開機后發現顯示屏顯示不歸零或顯示“Eｒｒ.ｏｎ”現象。可先按開機清零按扭，如無作用可直接調整儀器后部小孔內的零位可調電阻⑾，使之開機后出現零點。
六.千分尺在線檢測裝置示值誤差調整：
在用期檢定過程中，如發現示值超差。可調整儀器后部小孔內的示值誤差可調電阻⑾，使之達到示值誤差范圍內。
千分尺在線檢測裝置自校：
SLC千分尺在線檢測裝置自校方法如下：
打開電源開關，按下開機清零按鈕，使顯示屏數字為零，然后取1ｋｇ砝碼放于受力盤上，顯示屏數字應在9.74N-9.86N范圍內(標準值為9.80N)，如不在此范圍內，可用羅絲批調整儀器后部示值誤差可調電阻⑾，使顯示屏數字在9.74N-9.86N范圍內，調整在9.80N標準值上。
八.千分尺在線檢測裝置注意事項：
1.儀器必須放在干燥、干凈的房間里。
2.對儀器定期保養，以防生銹。
