上海鑄衡牌生產的SGNK指針式測力計是便捷式的拉力壓力測試儀器。本指針式測力計具有高精度易操作還可同時顯示牛頓和公斤單位捷帶方便之優點，而且有一個可作荷重峰值(PEAK)測試及連續荷重值(TRACK)測試切換使用的切換旋鈕(PEAK/TRACK鈕)。
SGNK指針式測力計圖片
SGJX機械式拉力表圖片
指針（表盤）測力計規格型號
|
產品型號 (Model) |
測量范圍 （N） |
分度值 （N） |
外形尺寸 （mm） |
重量 （KG） |
| SGNK-20 | 2-20 | 0.1 | 260X66X36 | 0.5 |
| SGNK-30 | 3-30 | 0.2 | ||
| SGNK-50 | 5-50 | 0.25 | ||
| SGNK-100 | 10-100 | 0.5 | ||
| SGNK-200 | 20-200 | 1 | ||
| SGNK-300 | 30-300 | 2 | ||
| SGNK-500 | 50-500 |
2.5 |
指針式測力計應用
我司指針式測力計現廣泛應用于電子、高低壓電器、五金制鎖、汽車配件、粘膠化工、打火機及點火裝置、制筆、輕工、建筑、紡織、機械等行業和科研機構作拉壓負荷、插拔力、破壞性試驗測試等，是老式測力計的替代產品。使用本儀器前請詳細閱讀此說明書，以便充分運用本儀器所具有的功能，使測試時能得到準確的數值。
指針式測力計功能特點：
體積小巧，操作簡單的手持式產品，并可安裝各類測試臺使用，結合各種夾具方便各類產品測試。
可靠且精美的包裝，使測力計易于運輸、保存、維護。
指針指示，讀數方便、準確、測試精度高。
使用方便，峰值保持和荷重實時值指示自由切換。
兩種單位同時顯示，無須單位換算，適應各類企業使用習慣
NK 系列：牛頓和公斤雙單位；
NK 系列：牛頓和公斤雙單位；
NLB系列：牛頓和磅雙單位；
ALB 系列：磅和公斤雙單位。
壹年保修，終身維護。
指針式測力計牌子_SGJX機械式拉力表
指針式測力計牌子_SGJX機械式拉力表
SGJX機械式拉力表簡介：
我司生產的SGJX機械式拉力表主要用于石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量，同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。產品執行JJG445-2000檢定規程、Q/FYQ001-2012標準。該機械式拉力表具有使用方便、讀數清晰、性能穩定、安全可靠等優點。儀表準確度為2.0級。

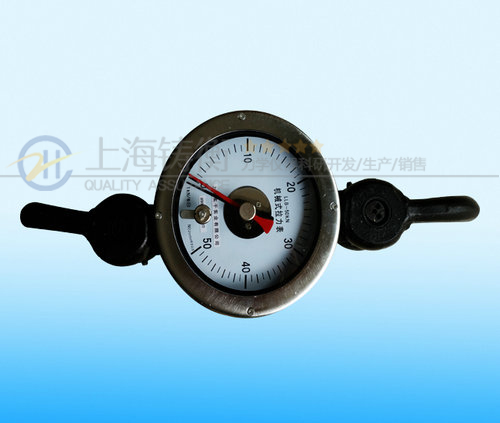

SGJX機械式拉力表圖片
機械式拉力表規格型號
SGJX機械式拉力表圖片
機械式拉力表規格型號
|
產品型號 (Model) |
測量范圍 （KN） |
分度值 （KN） |
外形尺寸 （mm） |
重量 （KG） |
| SGJX-1 | 0-10 | 0.2 | 620X225X160 | 16 |
| SGJX-3 | 0-30 | 0.5 | 620X225X160 | 16 |
| SGJX-5 | 0-50 | 1 | 620X225X160 | 16 |
| SGJX-8 | 0-80 | 2 | 620X225X160 | 16.5 |
| SGJX-12 | 0-120 | 2 | 650X225X160 | 20 |
| SGJX-16 | 0-160 | 2 | 650X280X160 | 20 |
| SGJX-20 | 0-200 | 2.5 | 650X225X160 |
20 |
機械式拉力表結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理：
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
機械式拉力表使用方法
1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外，在表后應備裝一條保護鋼絲繩。
3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態，確認裝卡牢固后方可加載。
機械式拉力表注意事項
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。
4、安全使用拉力表非常重要，如進行維修時應返回我公司。
由于擅自維修產生不良后果，我公司不負責任。
